DC09-I

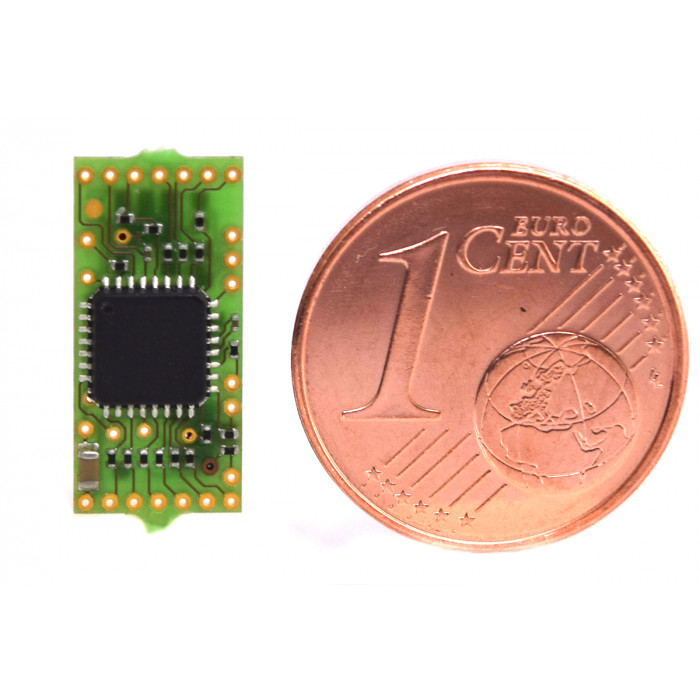

Dit is de kleinste DC-Car decoder, afmetingen slechts 7 mm x 15 mm!!

Deze DC-Car decoder heeft ingebouwde IR-ontvanger en is geschikt voor 3,6 Volt accu's.

De aansluitschema's treft u hier: Aansluitingen.pdf

Deze decoder heeft de volgende componenten aan boord:

• Infrarood-ontvanger
• Anti Botsing Systeem
• Korte en lange DCC-adressen 1-126 en 128-9999
• Alle functies programmeerbaar via CV's
• Bewaking van de laadtoestand van de accu's
• Aansturing van 1 servo
• Besturing van:
  -Zwaailichten en de hoofdverlichting via sensoren aan het voertuig
  -Richtingaanwijzers, zwaailichten, verlichting, snelheid enz. met een DCC-digitale centrale via infrarood LED's.
  -Richtingaanwijzers, zwaailichten, verlichting, snelheid enz. zonder DCC-digitale centrale d.m.v. de universele functiebouwsteen SW.
• Bus- en brandweerautomaat d.m.v. twee magneten in de rijbaan
  Bushalte kan rechts of links van de rijbaan aangelegd worden
• Lange afstand IR besturing met een bereik van 5-8 meter
• Voorschakelweerstanden voor de meeste LED's op de print aanwezig
• Anti Botsing Systeem uit schakelbaar
• Het herkennen van het Reed contact kan uitgeschakeld worden.

Nog meer functies:

2 Zwaailichten (moeten van een externe weerstand worden voorzien!)

• Zwaailichten kunnen op dubbele flitsers ingesteld worden
• De draaifrequentie van de zwaailampen zijn programmeerbaar (CV-waarde of random)
• 2 Lichtuitgangen (Licht 1, en 2 gescheiden schakelbaar)
• 3 Multi Functie uitgangen
• Aansturing van 1 Servo

           - MF1=Licht4 of een servo (CV20, alleen met 3,7V accu)

           - MF4=Hallsensor of schakel uitgang (CV111, voorschakel weerstand nodig!)

           - MF5=IR terugmelding of schakel uitgang (CV25, voorschakel weerstand nodig!)

• Continue verlichting voor stand modellen schakelbaar via CV24

De DC09-I is 1/3 kleiner dan de DC10/07/05 en daarmee zeer geschikt voor de kleiner voertuigen en N schaal.
