Servo decoder S8

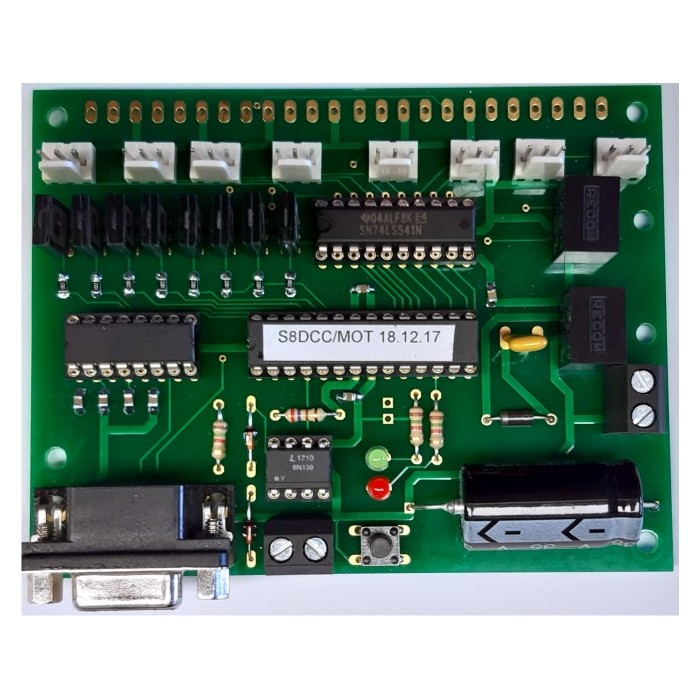

De S8DCC/MOT servo decoder heeft aansluiting voor 8 servo's die ieder 2 standen kunnen aannemen en is geschikt voor DCC en Motorola format. Wordt gebouwd en getest geleverd.

De print heeft een seriele RS232 aansluiting voor het programmeren van de servo standen en functies via de PC middels het gratis Servo Decoder Programma wat standaard wordt meegeleverd.

De gebruiksaanwijzing treft u hier: S8 gebruiksaanwijzing.pdf

Functionaliteit:

Met elk van de servo’s kunnen natuurlijk ook wissels, seinen, overwegen enz. bedient worden.
Door gebruik te maken van servo’s blijft het hinderlijke geklik bij het omschakelen en het doorbranden van de spoelen als de eind afschakeling niet meer werkt achterwege. De
servo’s zijn ook stiller dan menige motor aandrijving.

Een groot voordeel is, dat de servo’s op een geschikte of goed toegankelijke plaats op de
baan gemonteerd kunnen worden. Zo kunnen hele wisselstraten zonder hinderlijke spoelaandrijvingen gebouwd worden.

Een buitengewoon realistische indruk tonen de armseinen of spoorbomen als het „Nachfedern“ ingeschakeld wordt. Hiermee wordt het mechanische uitslinger effect van het armsein of de spoorboom gesimuleerd.

Middels software kunnen de volgende instellingen gemaakt worden:

• Servo fabrikaat
• Wat wordt met de servo bedient
• Pulsvorm (positief of negatief)
• Stroom uitschakelen na het bereiken van de eindstand
• Linker en rechter eindpositie
• Draaisnelheid naar links
• Draaisnelheid naar rechts
• Uitslingeren links en/of rechts
• Aantal repeteren bewegingen
• Draairichting van de servo’s

De decoder werkt met het DCC of Motorola protocol en is daarmee aansluitbaar op iedere
digitale centrale. Voor de servo’s worden opeenvolgende adressen gebruikt. De aansturing is verders gelijk aan die van de magneet artikel decoders van andere merken.
