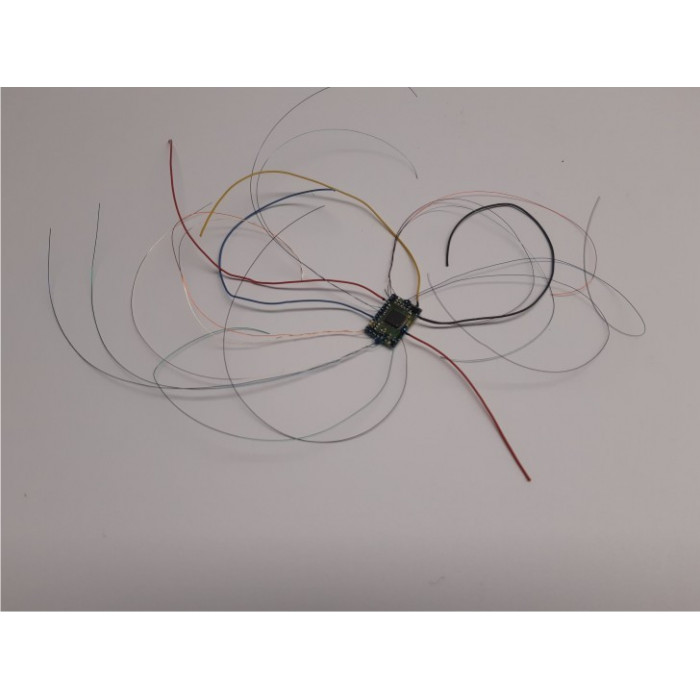

DC10-SI voorbedrade set

Set met DC10-SI decoder voorzien van (lak)draden voor een standaard voertuig. Deze set is speciaal bedoeld voor diegene die opzien tegen het solderen aan de decoder. Bedrade LED's en Update connector zijn niet bij de set inbegrepen en dienen optioneel te worden bij besteld.

Specificaties:

 DC07-SI 1,2 tot 2,4 Volt (3,6Volt) uitgang ca. 4 Volt

De set bevat de volgende onderdelen:

• De DC10-SI decoder print met geïntegreerde spanning omvormer en IR-ontvanger



Met voorgemonteerde lakdraden voor:

• Fototransistoren t.b.v. het Anti Botsing Systeem (violet en grijs)
• Koplampen (zwart)
• Richtingaanwijzers rechtaf (oranje)
• Richtingaanwijzers  linksaf (geel)
• Remlichten (violet)
• Achterlichten (blauw)
• IR-LED's voor het Anti Botsing systeem (groen)
• Aansluiting van de update connector (groen, oranje, violet, geel, groen, blauw)



Daarnaast zijn er PVC draden voor:

• Accu (rood lang)
• Motor (geel)
• Reedcontact (blauw)
• Massa (zwart)
• + uitgang voor de LED's (rood-kort)



Wilt u meer of minder aansluitingen naar eigen keuze: stuur dan een mailtje met uw wensen.



De aansluitschema's treft u hier: Aansluitingen.pdf
