Verlichtingsbalk breed bedraad

€ 16,80

Inclusief belasting

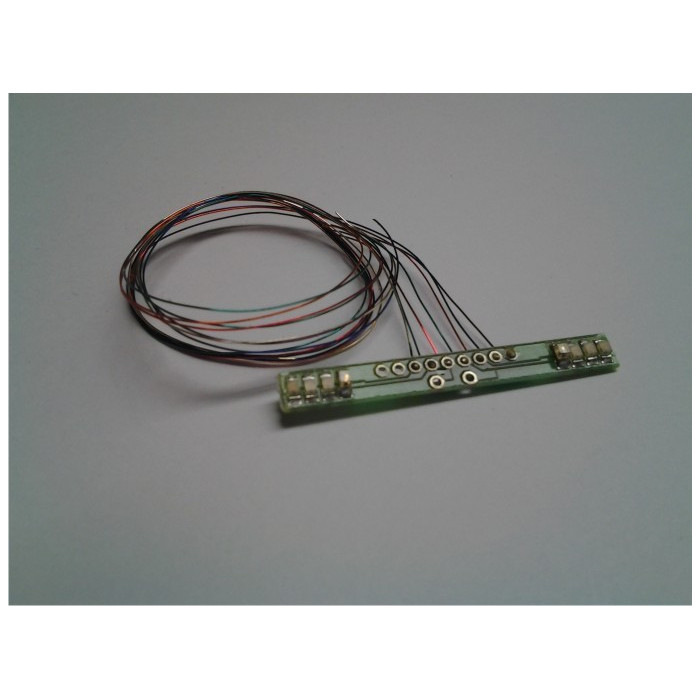

26 mm breed, voorzien van lakdraad en LED's

Verlichtingsbalk met IR-LED's, kant en klaar bestuukt en bedraad voor gebruik met DC-Car decoders met Anti Botsing Systeem.

De 8 LED's zijn als volgt verdeeld op de balk:

Geel Rood Rood IR - IR Rood Rood Geel

Afmeting: 26x3 mm Printdikte 0,5 mm

2 onafhankelijk schakelbare gele richtingaanwijzers, aansluitdraden: oranje rechts, geel links
2 rode achterlichten gemeenschappelijk geschakeld, aansluitdraad: blauw
2 rode remlichten gemeenschappelijk geschakeld, aansluitdraad: violet
2 IR-LED's onsafhankelijk geschakeld, aansluitdraad:2x groen
Gemeenschappelijke plus, aansluitdraad: rood

Wanneer de balk niet met een DC-Car decoder wordt gebruikt zijn er altijd voorschakelweerstanden nodig!!

De waarde van de weerstanden is afhankelijk van de spanning en de gewenste helderheid, aanbevolen zijn de volgende waarden:

2,4 Volt ca. 47-220 Ohm

3-5 Volt ca. 220-1000 Ohm

12-16Volt ca. 1kOhm-4,7 kOhm

Voor het makkelijk testen zijn de IR LED's gescheiden aangesloten. Bij DC-Car decoders worden ze echter gezamenlijk aangesloten.
